カテゴリ:電子工作( 27 )

DDコンバータ

NakaさんのBCL Diaryで紹介されているDCDCUPコンバーターを、遅ればせながら完成させました。


カーバッテリー(38B19R: 12V/28Ah/5HR)でノートPC(19V/4.74A)を動かすための昇圧装置で、フィールドでSDRを長時間使用することができます。昇圧時の発振によるノイズ対策にあらかじめノイズフィルタが内蔵されていますが、紹介くださったシエスタさんによって入力側にもノイズフィルタ回路を別途追加、さらに入力・出力ケーブルにCMCを挿入し、幾重にもノイズ対策がなされたDXing仕様です。


製作後実際にカーバッテリーでPERSEUSを使ってみると、連続8時間20分稼働しました(帯域幅1.6MHzで受信、PCのディスプレイ輝度を中、音声はイヤホンから出力、無線LAN・Bluetooth・Norton Internet SecurityをOFFにした場合)。

PCの内蔵バッテリーだと1時間20分くらいが限度だったので、大幅な向上です。これまではバッテリー節約のため、毎正時と30分のIDタイム以外はPCをシャットダウンしなければなりませんでした。結果聞いてない時間のほうが長く、毎回ただ記録だけしにペディ行ってるような状態だったので、やっと思う存分受信できる環境になりそうです。
[PR]
by bclguide | 2012-03-17 12:46 | 電子工作 | Comments(0)

35T0501-10Hを使ったCMC

昨年末、シエスタさんによって発表された「新しい小型・高透磁率コアを使ったコモンモード・チョークの実験」をもとに、以前作ったコモンモードチョークをバラして作り直しました。


F140A-Jよりずいぶんと軽くなり、アンテナへの接続時にコネクタなどへの負担も軽減されそうです。


夜中にもくもくとトロイダルコア8個も巻いてると、なんだか内職してるような気分になります。
[PR]
by bclguide | 2012-03-16 17:02 | 電子工作 | Comments(0)

5V電源の修理

徐々に趣味のリハビリ(?)してます。
PERSEUS用5V電源のDCジャックが接触不良のようなので、交換。

「ハンダはオタクのアロマ香」。


ペディの最中にPERSEUSへの電力が断たれると超ショックなので、とりあえずひと安心です。
[PR]
by bclguide | 2012-02-23 16:05 | 電子工作 | Comments(0)

走るオルゴール消防車

息子が1歳の時に作ってあげた光るオルゴールバス。あれから2年以上経ち、だいぶ壊れてます。

それでもたまに取り出しては「ねえこれなおして」というので、100円ショップで新しいおもちゃを買ってきて修理しました。

オルゴールバスのスイッチや基板を取り出して、消防車にそっくり移植。発光ダイオードは、うまく出せるポイントが見つからなかったので中にしまい込みました。


これが完成した「走るオルゴール消防車」。

園から帰ってきたら、どんな顔するかな・・
[PR]
by bclguide | 2011-06-03 16:08 | 電子工作 | Comments(0)

お風呂ブザー修理

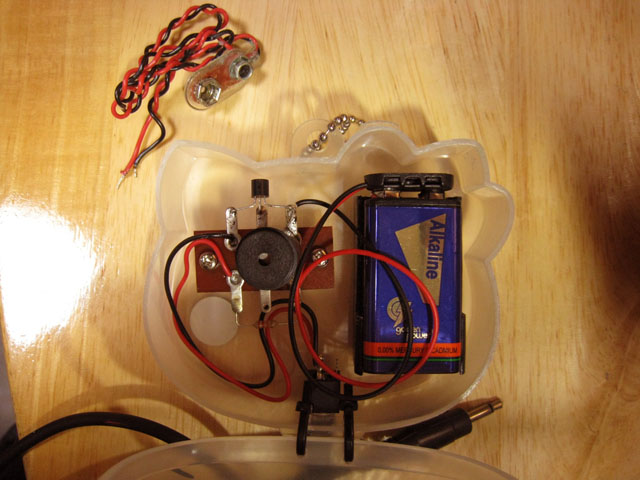

だいぶ前につくったお風呂ブザーが、しばらく使ってないうちに鳴らなくなってしまいました。開けてみると006P型電池が液漏れ状態。そこで電池スナップを新品に付け替え、無事に動作。最近お風呂を溢れさせてしまうことが多かったので、これで大丈夫。


今年初、一瞬だけ半田こて握りました。

[PR]
by bclguide | 2011-01-12 08:28 | 電子工作 | Comments(2)

世界最小ランタン

namaさんのブログ世界最小のランタンを作ってみたに感銘を受け、自分も作ってみました。
これは小さい・・

光量は弱いですが、手元の資料をちょっと照らすくらいなら使えそうです。常夜灯にも良さそう。namaさんはスイッチ付きも製作されたそうです。それにしても電池スナップにLEDを組み込むというアイデアは素晴らしい!namaさんどうもありがとうございました。


~材料(秋月電子通商にて購入)~
*超高輝度白色LED5mm OSPW5161P 15cd 60° 10個入¥700
*LED光拡散キャップ(5mm)[ 白・国産] 1個¥30
*バッテリースナップ(電池スナップ・006P電池・電池BOX用)プラスチック製 1個¥20
*カーボン抵抗(炭素皮膜抵抗)1/6W 1KΩ(100本入) 1袋¥100(これは家にあった。2個使用)
*アルカリ電池 006P(6F22)9Vゴールデンパワー 1個¥100

一個あたりの実費(電池除く):¥122

製作上の注意:LEDは熱に弱いのでハンダ付けは素早く。バッテリースナップの電池接点部分も熱を加えすぎるとケースが溶けて弛み、接触不良の原因になるので注意。
[PR]
by bclguide | 2009-12-14 12:13 | 電子工作 | Comments(0)

誘導結合用カップラー

どうも春から調子が上がらない。厄年のせいもあるのかなあ。気力、体力、集中力、自分ではどうにもならないものを感じます。

趣味も煮詰まったら、まずは初心にかえろう!
ポータブルラジオで中波を聞くための誘導結合用カップラーを作ってみました。これはアンテナ端子の無いAMラジオと外部アンテナを接続するためのもので、ラジオの内蔵フェライトバーアンテナ部分に近づけると、感度が上がって聞きやすくなります。

ATT(attenuator:減衰器)付きMコネ-モノジャック変換器bar-antenna.comバー・アンテナ製作キット「結合用コイル部分」を合体させたもので、強入力の場合アッテネーターで感度を調節しながら受信できます。カップラーのフェライトバーは、バスボンドでぐらつかないように固定。本体裏面にはゴム足も付け、ラジオの上に乗せても傷つかないようにしてあります。



小型ラジオで昼間、ラジオ関西が強力に聞こえました(アンテナはALA1530)。以前、SONY AN-1付属のANC-2経由でICF-SW7600GRやDE1103でもTP局受信ができました。秋にはこの自作カップラーでDXをしてみようかな・・

[PR]
by bclguide | 2009-07-12 14:48 | 電子工作 | Comments(0)

BNC同軸ケーブル

連休中も仕事が長引いて辛いです。「世間並みに遊びに行きたい」という家族のプレッシャーと板挟み。疲弊しつつ夜中に仕事を終わらせて、寝る前のほんのひととき、気分転換にBNCコネクタのハンダ付けをやってみました(どんな気分転換だ・・)。

同軸ケーブルへのM型コネクタのハンダ付けに比べて、BNCコネクタのはパーツも多くて作り方がややこしい。少し前にもやってみましたが上手くいかず、これまでは秋月などで売っている市販品を使ってました。Mコネ付きの5D-2Vや3D-2Vから、BNC付きのRG-58/Uに替えたときには「なんてコンパクトで使いやすいケーブルだろう。シャックもスッキリするし、移動時も軽い!」と思ってましたが、先日の単ペ(単独ペディ)ではそれすらも、重くかさばるのです。

アンテナからテントまでの長い同軸も軽くしたい。良いダイエット方法がないか悩んでたところ、ペディ師匠からの「細い同軸でも十分実用になるでしょう」との助言が後押しに。細めの同軸(1.5D-QEV)を使い、BNCコネクタ付きケーブルを製作します。同軸ケーブルの加工方法(1)ほかを参考に、コネクタ現物を実測し慎重に被覆カット、ハンダ付け・・そしてどうにか完成。


実際にリグに繋いでみると、通常通り音が出ます。たかが同軸でも、自分でハンダ付けした一品は愛着も深いです(写真は左が秋月のRG-58/U、右が今回作った1.5D-QEV。どちらも10m)。


[PR]
by bclguide | 2009-05-03 23:22 | 電子工作 | Comments(2)

NFBプリアンプ

単独ぺディ用のプリアンプも用意せねばならない。シャックのものを取りはずして持って行ってもいいが、ぺディ用に別にあると楽だし、出掛ける機会が増えるような気がする。

数年前に作ったNFBプリアンプの予備パーツを使って、二号機を製作した。かつて根なし草さんが公開されていた回路図をもとに、慎重に実体配線図を書き起こす。一号機はパーツの配列を深く考えず、ぐちゃぐちゃした配線になってしまったし、なかなか動作せずNakaさんやシエスタさんにたくさんの助言をいただいた。今回はパーツ構成を極力シンメトリに配置し、配線も短くまとめてロスを減らすよう心がけた。パーツも何度も確認し、前回失敗したところは特に気をつけて組み上げてみた。


ゆっくり数日かけて完成。慎重に配線チェック、通電確認、各部電圧チェック・・なんとどこも問題なく、信じられないことに一発で動作!シンメトリ配線が功を奏したか、測定電圧値もシンメトリに近い数値。早速受信機に繋げると、10dBとすこしSメータが上昇、しかしノイズっぽさは抑えられて静かなアンプが出来た。チョー気持ちいい!いや、何もいえねぇ・・

電源には、以前AR7030PLUS用に作った移動用バッテリーがそのまま使えます。

[PR]
by bclguide | 2009-02-16 22:49 | 電子工作 | Comments(6)

光るオルゴールバス

最近のおもちゃにはICが組み込まれてて、いろいろ光ったり鳴ったりするものが多い。自分が子供のころのおもちゃはもっと素朴なもので、紐を引くと中のレコード?が回ってしゃべる人形とか、歩くとキュッキュッ鳴る靴、引き金を引くと光ってバチバチ火花が散る光線銃なんかだった。エレクトロニクス満載のおもちゃをみると技術が上がったのを感じる。同時に値段も上がった・・

100円ショップにもおもちゃが売っている。真っ赤なハイウェイバスを息子のお土産に買ってきた。今日は久々の休日。これにちょっと手を加えて、今風の「光ってオルゴールも鳴るバス」にしてみよう。

秋月電子で以前買ってあった3曲オルゴールキット Mini Music Box (購入当時¥320)。

これを組み込むことにする。パーツに付属してるスイッチは子供の手には小さすぎるので、押しやすそうなものを千石電商で探した。 E26A-3BE5 プッシュSW(モーメンタリ2P)(¥53)、これを赤・青・緑と3つ。

バスの上部に穴をあけて、スイッチを取り付け配線。基盤や電池ボックスはバスの内部に押し込む形で、固定はせず(狭くてできず)。後輪のゼンマイ仕掛け部分も、組み込んだパーツに当たるので外してしまったが、かえってタイヤが転がしやすくなった。曲が鳴ると点滅する発光ダイオードは、色をオレンジに変更、バス前側に穴をあけて出してみた。
これが完成した「光るオルゴールバス」


オルゴールは子守唄が3曲。結構けたたましい音色で安っぽいが、息子も気に入ったのか遊んでくれた。BCL趣味が培った家族サービスで、親子共々楽しめた。
